JAGUAR ZGT Centrifugal Compressor
ใบพัดสามมิติและการอัดสามขั้น
จุดเด่นแบบรวดเร็ว
เทคโนโลยีดิฟฟิวเซอร์ NACA
ข้อความตัวอย่าง: เครื่องทั้งชุดผ่านการรับรอง TÜV Class 0 ครอบคลุมรุ่น ZS-30 ถึง ZS-750
คำตอบระดับอุตสาหกรรมสำหรับอากาศบริสุทธิ์
ห้องอัดแบบไร้น้ำมันให้ลมสะอาดตลอดอายุการใช้งาน เหมาะกับอุตสาหกรรมยา อาหาร อิเล็กทรอนิกส์ และงานที่ต้องการความสะอาดสูง
เทคโนโลยีดิฟฟิวเซอร์ทรงปีก NACA
ดิฟฟิวเซอร์แบบปีกช่วยลดการสูญเสียการไหล และมีประสิทธิภาพสูงกว่าดิฟฟิวเซอร์ไร้ใบประมาณ 3% ถึง 5% ภายใต้สภาวะออกแบบ

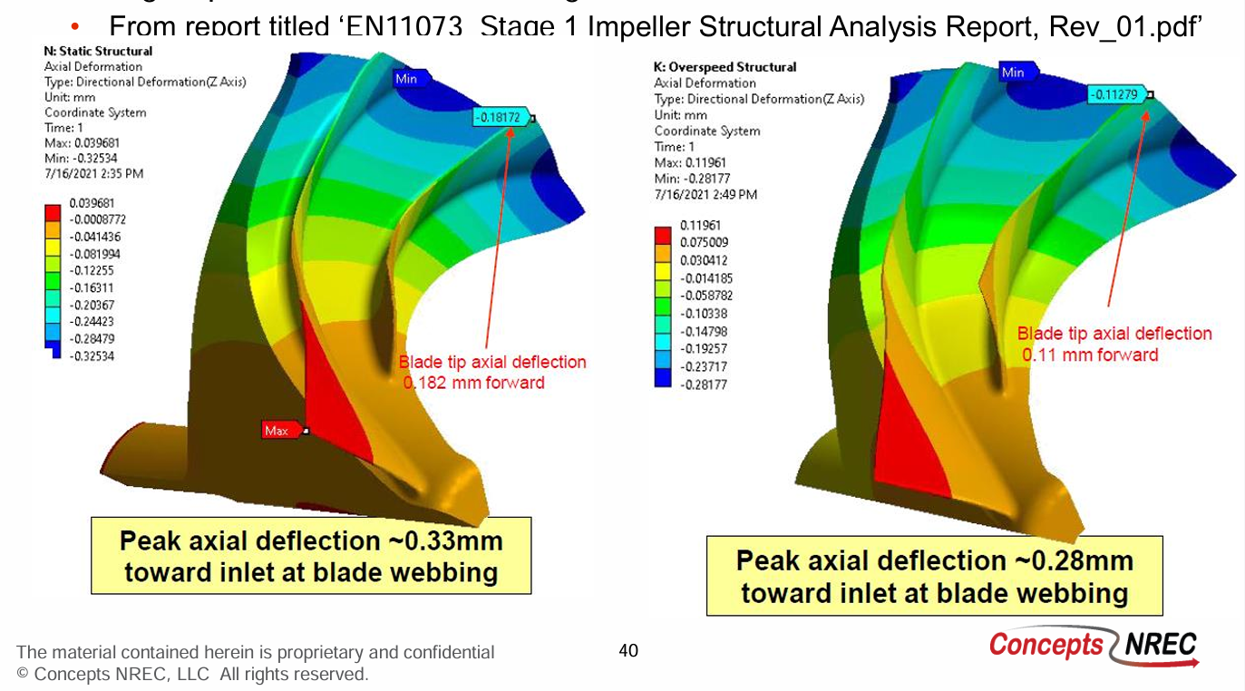

ใบพัดสามมิติ
การออกแบบแบบอัดสามขั้นพร้อมอินเตอร์คูลเลอร์ ใบพัดสามมิติ และการวิเคราะห์การไหล 3 มิติเต็มรูปแบบ ช่วยประหยัดพลังงานได้ราว 20% เมื่อเทียบกับเครื่องทั่วไป
ใบปรับทิศทางทรงปีก + แอคชูเอเตอร์เชิงเส้น
National Advisory Committee for Aeronautics
Reduced aerodynamic drag through optimized profiles that guide airflow more effectively, reduce separation and vortices, and improve aerodynamic efficiency by 2% to 4%. Stepless control from 0% to 100%.
การอัดหลายขั้นใกล้เคียงแบบอุณหภูมิคงที่
การอัดสามขั้นช่วยลดอัตราส่วนการอัดในแต่ละขั้น เพิ่มประสิทธิภาพ และระบบหล่อเย็นด้วยน้ำระหว่างขั้นช่วยระบายความร้อน ทำให้กระบวนการใกล้เคียงการอัดแบบอุณหภูมิคงที่มากขึ้น
ข้อมูลทางเทคนิค ZGT
ระบบขับเคลื่อน
- กำลัง
- 150 ~ 4000 kW
- Compression Type
- Centrifugal
- ประเภทมอเตอร์
- High-Voltage Motor
- การระบายความร้อนมอเตอร์
- Air Cooling
สมรรถนะ
- อัตราการไหล
- 40 ~ 500 m³/min
- แรงดันทำงาน
- 0.2 ~ 1.0 MPa
- Oil Content Class
- Class 0（ISO 8573-1）
การรับประกัน
- การรับประกันทั้งเครื่อง
- One year or 8,000 hours (template)
- การรับประกันหัวอัด
- Two years or 16,000 hours (template)
